充放電試験装置

周辺器具Neighboring Appliances

円筒・角型電池ホルダー(MBCシリーズ)

適応電池サイズ L=40〜85mm/φ=10〜33mm(円筒型)
L=40〜85mm/W=13〜45mm/t=3〜33mm(角型)
適応最大電流 10A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他
耐熱カスタマイズ

ラミネート型電池ホルダー(LTCシリーズ)

適応電池サイズ L=最大150mm×W=最大90mm(タブ除く)
タブ間隔
@A  8mm/B 44mm
AA 18mm/B 54mm
BA 28mm/B 64mm
適応最大電流 10A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、加圧治具他
耐熱カスタマイズ

コイン型電池ホルダー(CCHシリーズ)

適応電池サイズ φ5mm〜30mm
適応最大電流 1A〜10A
温度センサー オプション
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他
耐熱カスタマイズ

大電流用円筒型電池ホルダー

適応電池サイズ L=40〜85mm/φ=10〜33mm
適応最大電流 50A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他
耐熱カスタマイズ

大電流用ラミネート型電池ホルダー

【アキシャル仕様】

適応電池サイズ L=250mm×W=130mm×T=10mm(タブ除く)
適応最大電流 50A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他
耐熱カスタマイズ

大電流用ラミネート型電池ホルダー

【ラジアル仕様】

適応電池サイズ L=200mm×W=200mm×T=10mm(タブ除く)
適応最大電流 50A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他
  耐熱カスタマイズ

電池膨らみ測定

適応電池サイズ L=30〜50mm/W=10〜40mm/t=4〜10mm(角型)
L=40〜110mm/W=10〜70mm/t=4〜10mm(ラミネート型)
適応最大電流 10A
温度センサー サーミスタ標準装備
耐熱性能 -30℃〜+80℃(推奨)
その他 4端子測定
オプション 実装ラック、ケーブル先端処理他

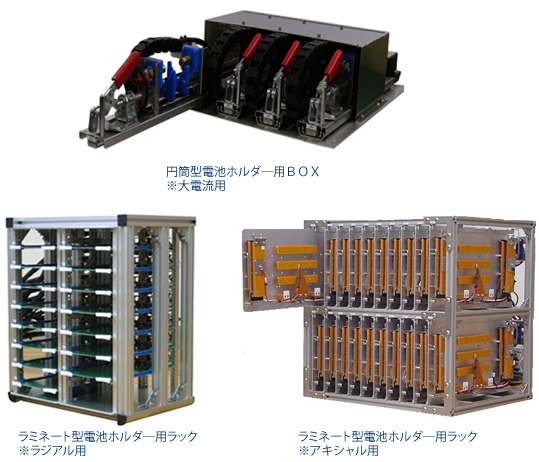

各種収納ラック




上記記載内容に限らずお客様のご要望等に合わせ開発・製作も承ります。
詳細につきましては弊社までお問い合わせください。
